【tkinter】grid()を使ったWidgetの配置の方法

tkinter



tkinterではwidget(例：Frame、Canvas)を配置するには３つの方法 grid, pack, placeがあります。

今回はgridに焦点を当ててwidgetの配置方法についてまとめていきます。





前準備

grid()の使い方について見る前に、template.pyとapp.pyを用意します。この２つのプログラムを使ってgrid()の使い方について見ていきます。



template.py

import tkinter as tk
from PIL import ImageTk


class Template(tk.Tk):
    def __init__(self, **kwargs):
        super(Template, self).__init__()
        self.title(kwargs.get("title", "tkinter"))
        self.geometry("+{}+{}".format(*kwargs.get("pos", (0, 0))))
        self.resizable(*kwargs.get("resize", (1, 1)))
        try:
            self.iconbitmap(kwargs.get("icon", None))
        except:
            if kwargs.get("icon", None) is not None:
                icon_name = kwargs.get("icon")
                icon_img = ImageTk.PhotoImage(file=icon_name)
                self.tk.call("wm", "iconphoto", self._w, icon_img)

    def run(self):
        self.mainloop()

template.pyはアプリケーションの雛形として用意しました。ここでは、アプリケーションのタイトル、起動時のアプリケーションの位置、アプリケーションの拡大拡小の設定、アプリケーションのアイコンについて設定をすることができます。設定はtemplate.pyを継承したクラスでするようにしてあります。

関連記事 - はじめてのtkinter ウィンドウを作って表示させる



app.py

import tkinter as tk
from template import Template


class App(Template):
    def __init__(self):
        super(App, self).__init__()
        self.createWidgets()
        self.attachWidgets()

    def createWidgets(self):
        pass

    def attachWidgets(self):
        pass


if __name__ == "__main__":
    app = App()
    app.run()

template.pyのTemplateクラスを継承しています。今回は特にアプリケーションのタイトル、位置、拡大拡小、アイコンの設定については行いません。createWidgetsでWidgetの作成、attachWidgets()で作成したWidgetをウィンドウに配置していきます。

gridの使い方

今回、grid()の使い方を見るにあたり３つのFrame、frame_1、frame_2、frame_3を用意しました。

    def createWidgets(self):
        self.frame_1 = tk.Frame(self, width=100, height=100, bg="coral")
        self.frame_2 = tk.Frame(self, width=100, height=100, bg="tan")
        self.frame_3 = tk.Frame(self, width=100, height=100, bg="violet")

    def attachWidgets(self):
        self.frame_1.grid()
        self.frame_2.grid()
        self.frame_3.grid()

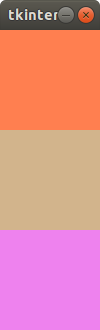

それぞれgrid()を使ってウィンドウに配置し、プログラムを実行すると

$ python app.py

下のウィンドウが起動します。

f:id:pytry3g:20200103153648p:plain

row, rowspan（行についての設定）

rowはwidgetを何行目に配置するかを設定します。

rowspanはデフォルトで１になっていて、指定した場合（２以上）、複数の行にまたがってwidgetが配置されます。

f:id:pytry3g:20200103234610p:plain

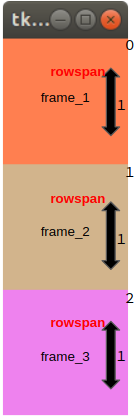

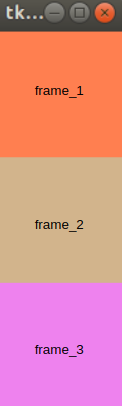

上のように３つのFrameを３行にわたって配置するには、

    def attachWidgets(self):
        self.frame_1.grid(row=0)
        self.frame_2.grid(row=1)
        self.frame_3.grid(row=2)

f:id:pytry3g:20200104010101p:plain



また、rowspanを３にしたときにFrameを３行にわたって配置するには以下のようにします。

    def attachWidgets(self):
        self.frame_1.grid(rowspan=3, row=0)
        self.frame_2.grid(row=3)
        self.frame_3.grid(row=6)

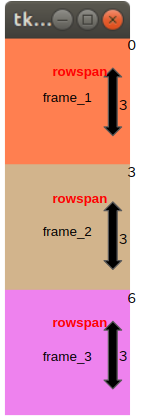

rowspanを３に設定しているので、３行にまたがってwidgetが配置されるようになっています。したがって、frame_2とframe_3のrowをそれぞれ３と６に設定しています。

f:id:pytry3g:20200104010310p:plain

column, columnspan（列についての設定）

columnはwidgetを何列目に配置するかを設定します。

columnspanはデフォルトで１になっていて、指定した場合（２以上）、複数の列にまたがってwidgetが配置されます。

f:id:pytry3g:20200103205955p:plain

上のように３つのFrameを３列にわたって配置するには、

    def attachWidgets(self):
        self.frame_1.grid(column=0, row=0)
        self.frame_2.grid(column=1, row=0)
        self.frame_3.grid(column=2, row=0)



また、columnspanを２にしたときにFrameを３列にわたって配置するには以下のようにします。

    def attachWidgets(self):
        self.frame_1.grid(columnspan=2, column=0, row=0)
        self.frame_2.grid(column=2, row=0)
        self.frame_3.grid(column=4, row=0)

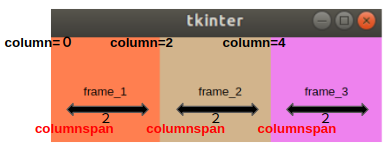

columnspanを２に設定しているので、２列にまたがってwidgetが配置されるようになっています。したがって、frame_2とframe_3をそれぞれ２と４に設定しています。

f:id:pytry3g:20200104011005p:plain

sticky（widgetの配置位置と拡大方向）

stickyはwidgetの配置位置と拡大方向の設定をすることができます。

指定できる定数はS、N、E、W、NW、NE、SW、SEがあり、例えばsticky=tk.Wとすると、widgetを左に寄せて配置し、sticky=tk.W+tk.Sとすると、widgetを左右に引き伸ばして配置します。さらに、sticky=tk.W+tk.E+tk.N+tk.Sとすると、widgetを全方向に引き伸ばして配置します。

つまり、＋がなければ配置位置の設定、＋があればwidgetを引き伸ばす方向の設定をすることができます。

widgetの内側と外側のpadding

ipadx, ipady（内側のpadding）

ipadxとipadyはそれぞれwidgetの内側の高さと横の長さを設定することができます。デフォルトでは０になっています。

padx, pady（外側のpadding）

padxとpadyはそれぞれwidgetの外側の高さと横の長さを設定することができます。デフォルトでは０になっています。



createWidgets()とattachWidgets()を以下のようにして、paddingの使い方について見ていきます。

    def createWidgets(self):
        self.frame_1 = tk.Frame(self, width=100, height=100, bg="coral")
        self.canvas_red = tk.Canvas(self.frame_1, width=30, height=30, bg="red")
        self.canvas_blue = tk.Canvas(self.frame_1, width=30, height=30, bg="blue")

    def attachWidgets(self):
        self.frame_1.grid()
        self.canvas_red.grid(column=0, row=0)
        self.canvas_blue.grid(column=0, row=1)

このコードを実行すると、下のウィンドウが起動します。

f:id:pytry3g:20200103220232p:plain



ipadxとipadyをそれぞれ１０にして、

    def attachWidgets(self):
        self.frame_1.grid()
        self.canvas_red.grid(column=0, row=0, ipadx=10, ipady=10)
        self.canvas_blue.grid(column=0, row=1)

このコードを実行すると、下のウィンドウが起動します。

f:id:pytry3g:20200103220439p:plain



padxとpadyをそれぞれ１０にして、

    def attachWidgets(self):
        self.frame_1.grid()
        self.canvas_red.grid(column=0, row=0, padx=10, pady=10)
        self.canvas_blue.grid(column=0, row=1)

このコードを実行すると、下のウィンドウが起動します。

f:id:pytry3g:20200103220638p:plain



padxとpadyはipadxとipadyと違って、もう少し細かく設定をすることができます。

例えば、padxとpadyを以下のようにして

    def attachWidgets(self):
        self.frame_1.grid()
        self.canvas_red.grid(column=0, row=0, padx=(30, 5), pady=(0, 10))
        self.canvas_blue.grid(column=0, row=1)

このコードを実行すると、下のウィンドウが起動します。

f:id:pytry3g:20200103221001p:plain

padxとpadyはそれぞれpadx=(左、右)、pady=(上、下)と細かく設定をすることができます。

サンプルコード

３つのフレームを使ってレイアウト構成のサンプルを見ていきます。

    def createWidgets(self):
        self.frame_1 = tk.Frame(self, width=100, height=100, bg="coral")
        self.frame_2 = tk.Frame(self, width=100, height=100, bg="tan")
        self.frame_3 = tk.Frame(self, width=100, height=100, bg="violet")

frame_1を左側、frame_2とframe_3を右側に上から順に配置する。

f:id:pytry3g:20200103194957p:plain

このレイアウトにするにはgrid()の設定を以下のようにする。

    def attachWidgets(self):
        self.frame_1.grid(rowspan=2, column=0, row=0)
        self.frame_2.grid(column=1, row=0)
        self.frame_3.grid(column=1, row=1)

ただ、これだとframe_1の上下に隙間ができてしまうので、

下のようにするには

f:id:pytry3g:20200103195241p:plain

frame_1の上下の隙間を埋めるにはstickyの設定をtk.N+tk.Sとすることで、frame_1を上下に引き伸ばすことができます。

    def attachWidgets(self):
        self.frame_1.grid(
            rowspan=2,
            column=0, row=0, sticky=tk.N+tk.S
        )
        self.frame_2.grid(column=1, row=0)
        self.frame_3.grid(column=1, row=1)



frame_1を上側、frame_2とframe_3を下側に左から順に配置する。

f:id:pytry3g:20200103213005p:plain

frame_1の左右の隙間を埋めるためにstickyの設定をtk.W+tk.Eとしています。

    def attachWidgets(self):
        self.frame_1.grid(
            columnspan=2,
            column=0, row=0,
            sticky=tk.W+tk.E
        )
        self.frame_2.grid(column=0, row=1)
        self.frame_3.grid(column=1, row=1)



frame_1を下側、frame_2とframe_3を上側に左から順に配置する。

f:id:pytry3g:20200103213321p:plain

frame_1の左右の隙間を埋めるためにstickyの設定をtk.W+tk.Eとしています。

    def attachWidgets(self):
        self.frame_1.grid(
            columnspan=2,
            column=0, row=1,
            sticky=tk.W+tk.E
        )
        self.frame_2.grid(column=0, row=0)
        self.frame_3.grid(column=1, row=0)



frame_1を右側、frame_2とframe_3を左側に上から順に配置する。

f:id:pytry3g:20200103213810p:plain

frame_1の上下の隙間を埋めるためにstickyの設定をtk.S+tk.Nとしています。

    def attachWidgets(self):
        self.frame_1.grid(
            rowspan=2,
            column=1, row=0,
            sticky=tk.S+tk.N
        )
        self.frame_2.grid(column=0, row=0)
        self.frame_3.grid(column=0, row=1)



frame_1を左上、frame_2を右上、frame_3を左下、frame_4を右下に配置する。

f:id:pytry3g:20200103214308p:plain

    def createWidgets(self):
        self.frame_1 = tk.Frame(self, width=100, height=100, bg="coral")
        self.frame_2 = tk.Frame(self, width=100, height=100, bg="tan")
        self.frame_3 = tk.Frame(self, width=100, height=100, bg="violet")
        self.frame_4 = tk.Frame(self, width=100, height=100, bg="cyan")

    def attachWidgets(self):
        self.frame_1.grid(column=0, row=0)
        self.frame_2.grid(column=1, row=0)
        self.frame_3.grid(column=0, row=1)
        self.frame_4.grid(column=1, row=1)

おわり

gridの使い方について紹介しました。

tkinterについて他にもいろいろ書いているので、ご興味があるかたはぜひ以下の記事を見てみてください。
